Guías de apoyo

1.-Sobre Google SketchUp (hojas técnicas Prof. Pedro L. Hippolyte)

• Información general del programa, iconografía, anatomía de la ventana de trabajo, descripción de las paletas. Creación, edición y manipulación de objetos. Formato PDF, tamaño 2Mb

• Colocación de modelos tridimensionales en 3D Warehouse

• Tecnicas básicas I (copiado, duplicación, rotación)
• Técnicas básicas II (grupos, componentes y subcomponentes)
• Manejo de Grupos y subgrupos en edificaciones complejas
• Trabajando con texturas
• Usando el Match Photo para construir un modelo 3D
• Usando el Match Photo para realizar un fotomontaje

2.-Manual SketchUp (PDF Google)

Manual en línea (HTML)

• Versión PC Windows

• Versión Mac OS

3.- Videos y tutoriales

• SketchUp Channel: canal de noticias sobre SketchUp
• Videos varios en YouTube: Uso del Photo Match | Foto montaje con Photo Match-A | Foto montaje Photo Mach-B
• Videos prof. Hippolyte: Configuración inicial SketchUp | Técnicas básicas I | Técnicas básicas II | Colocación de texturas | Construcción de un modelo 3D a través del Photomach | Animación básica en SketchUp | Construcción de una silla 3D
• Otros videos: Videos de entrenamiento en inglés | Colocación de texturas en elementos curvos

4.-Como modelar una ciudad (PDF Google)

• Criterios de modelado para Google Earth (PDF)
• Modelado 3D en SketchUp para el manejo de modelos urbanos complejos en Google Earth, ponencia presentada en la Trienal de Investigación FAU 2011, Pedro Luis Hippolyte

5.-Guias VRML

Guias de introducción al VRML (en formato PDF) elaboradas por el Prof. Gonzalo Velez

• R01- Realidad virtual: su tecnología y sus aplicaciones
• R02- Importancia de la WWW para conocer la RV
• R03- La metáfora del espacio
• R04- Manipulación de la forma en el espacio virtual
• R06- Comunidades virtuales
• R07- Otra forma de acceder a modelos VRML
• R08- Ejercicios iniciales VRML 2.0
• R09- Ejercicios iniciales VRML 2.0
• R11- Glosario


Resumen sobre VRML

5.- Notas VRML

Ejes de coordenadas (positivos a la derecha)

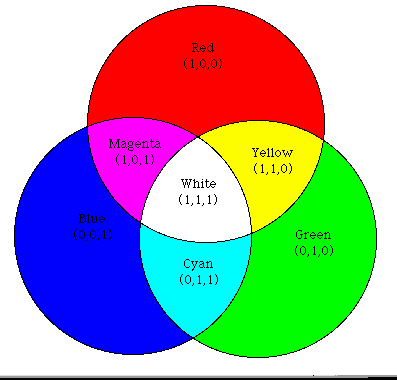

Colores RGB (Red. Green, Blue)



6.- Modificaciones al código VRML

Instrucciones para modificación del código fuente VRML e incorporación de rutinas

Libreria VRML

Todo programa bajo VRML debe iniciar con la siguiente línea

#VRML V2.0 utf8

#----------Codigo fuente VRML de un "Avatar"

#  avatarSize [ a, b, c ]
#  a=radio b=altura de los ojos c=altura rodillas

#AVATAR
NavigationInfo {
type [ "WALK", "ANY" ]
avatarSize [ 15, 70, 20 ]
speed 100.0
headlight TRUE
}

#--------Código fuente VRML background

#FONDO
Background {
skyColor [
0.0 0.2 0.7,
0.0 0.5 1.0,
1.0 1.0 1.0
]
skyAngle [ 1.309, 1.571 ]
groundColor [
0.1 0.10 0.0,
0.4 0.25 0.2,
0.6 0.60 0.6,
]
groundAngle [ 1.309, 1.571 ]
}

#--------Codigo fuente VRML iluminación natural

#ILUMINACION
DirectionalLight {
ambientIntensity 0.5
color 1 1 1
intensity 0.5
direction -0.5 -0.5 0
}

Código fuente Billboard

#Definicion de Billboard: Hombre, Mujer y Arbol
PROTO mujer [ field SFVec3f posicio 0 0 0]
{
Transform {
translation IS posicio
children Billboard { axisOfRotation 0 1 0
children Shape {
geometry Box { size 26 64 0 }
appearance Appearance {
texture ImageTexture {
url "mujer.gif"
}}}}}}


PROTO hombre [
field SFVec3f posicio 0 0 0]
{
Transform {
translation IS posicio
children Billboard {
axisOfRotation 0 1 0
children Shape {
geometry Box { size 26 64 0 }
appearance Appearance {
texture ImageTexture {
url "hombre.gif"
}}}}}}


PROTO arbol [
field SFVec3f posicio 0 0 0]
{
Transform {
translation IS posicio
children Billboard {
axisOfRotation 0 1 0
children Shape {
geometry Box { size 140 268 0 }
appearance Appearance {
texture ImageTexture {
url "arbol.gif"
}}}}}}

Codigo fuente VRML, campo de visión

Viewpoint {
fieldOfView 2.618
description "Gran_Angular"
}

Viewpoint {
fieldOfView 1.3962667
description "80mm"
}

Viewpoint {
fieldOfView 0.31416
description "Telefoto"
}

#Parametro por defecto Sketchup
Viewpoint {
fieldOfView 0.5236
description "Telefoto"
}

#Parámetros gran angular
Viewpoint {
fieldOfView 0.802
description "Telefoto"
}

Código fuente VRML con un hiperlink

#Hiperlink
Anchor {
url "http://www.fau.ucv.ve/menu.htm"
parameter [ "target=nuevoframe" ]
children [

#Grupo de instrucciones del bloque
]}

Código de un cubo con atributos y desplazamiento

#VRML V2.0 utf8

#CUBO
Transform {
translation 0.0 0.0 0.0
children [
Shape {
appearance Appearance {
material Material {
emissiveColor 0 0 0
diffuseColor 0 0 0
specularColor 1 1 0
ambientIntensity 0.2
transparency 0
}}
geometry Box { size 2.0 2.0 2.0 }
}]}

Ejercicio esfera con textura

#VRML V2.0 utf8 #ESFERA CON TEXTURA Shape { appearance Appearance { texture ImageTexture { url "panel.jpg" } } geometry Sphere { radius 3.0 } }
